OUTPOST-ETRAN

СИСТЕМА КАБЕЛЬНОГО ОБНАРУЖЕНИЯ УТЕЧЕК

Презентация OUTPOST

ОРГАНИЗАЦИЯ НАДЕЖНОЙ СИСТЕМЫ ОХРАНЫ И МОНИТОРИНГА МАГИСТРАЛЬНОГО НЕФТЕГАЗОПРОВОДА В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ

Сферы применения

Дальность обнаружения

Особенности

НЕ ТРЕБУЕТСЯ ПИТАНИЕ для оптического кабеля-сенсора до 75 км - полностью автономный датчик;

УСТОЙЧИВ к электро-магнитным излучениям;

УСТОЙЧИВ к погоде и климату;

СТАНДАРТНАЯ ЭКСПЛУАТАЦИЯ - до 75 км в одном направлении и до 150 км для двух направлений.

Пассивный датчик - оптоволоконный кабель с БОЛЕЕ 25 летним жизненным циклом;

Дальность обнаружения

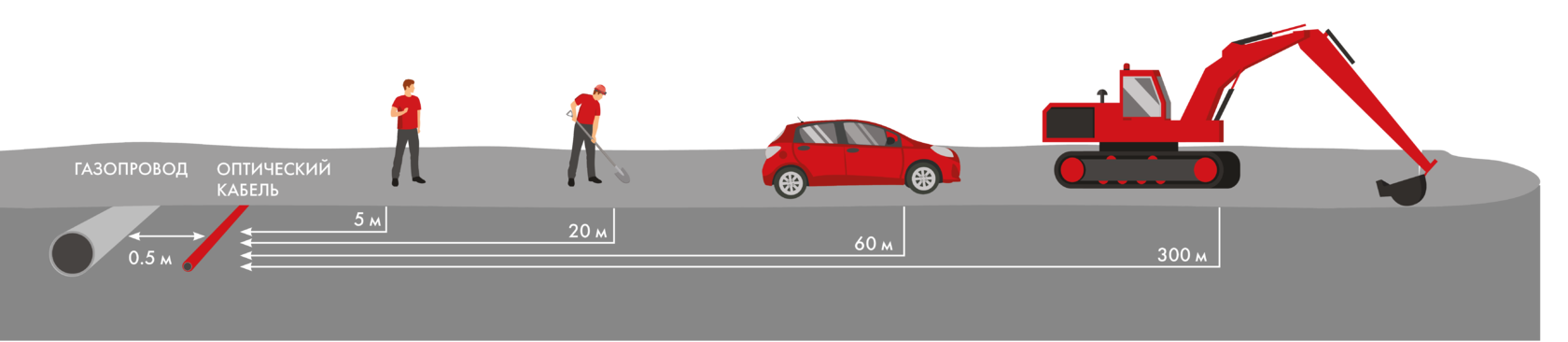

Система может обнаружить и классифицировать следующие виды активности:
• Человеческие шаги на расстоянии до 5-10 метров от кабеля;
• Человека, работающего с ручными инструментами: рытье, бурение и т. д. - до 20-30 метров от кабеля;
• PIG-система (контрольно-измерительный прибор для трубопроводов)

• Движение автомобиля на расстоянии до 60 метров от кабеля;
• Тяжелую технику, работающей до 300 м от кабеля.
• Утечку масла и газа

ДАЛЬНОСТЬ ОБНАРУЖЕНИЯ (ЧЕЛОВЕК)

ДАЛЬНОСТЬ ОБНАРУЖЕНИЯ (АВТОМОБИЛЬ)

ПОДКОПЫ/ТУННЕЛИ

ОБНАРУЖЕНИЕ УТЕЧЕК

• Пространственная точность: до ± 10 м

• Пространственная точность: до ± 15 м
• Мин. Обнаруживаемая утечка: 25 бар, ø 2 Мин
• Время обнаружения: <0,5 мин

• Пространственная точность: до ± 20 м
• Мин. / Обнаруживаемая утечка: 2 бар.,4 Литра / мин.
• Время обнаружения: <0,5 мин

Обнаружение утечек

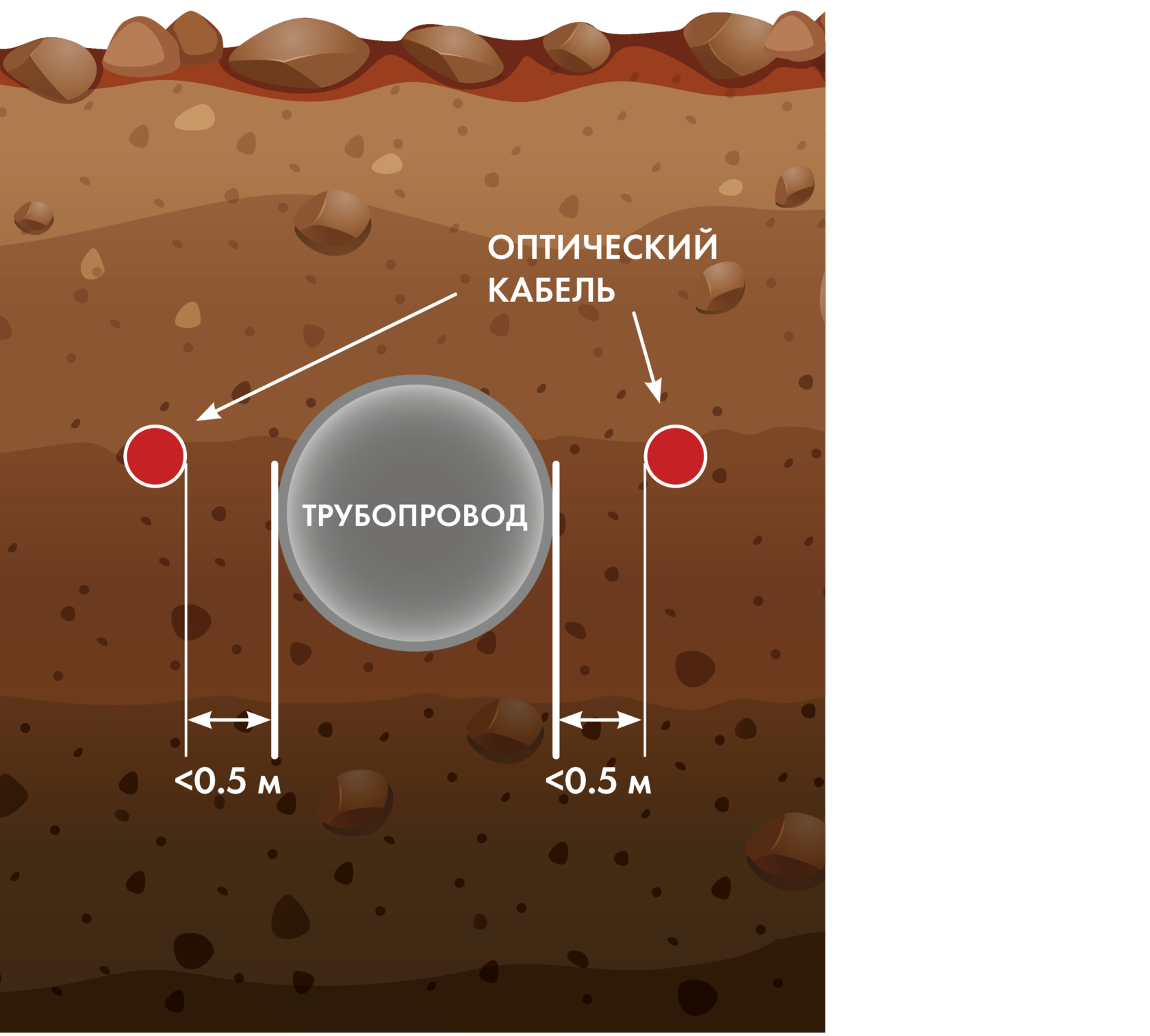

Для надежного обнаружения утечки оптический оптоволоконный кабель должен быть проложен на расстоянии до 0,5 м от трубопровода.

Для трубопровода диаметром более 0,7 м необходимо использовать
2 оптических кабеля-датчика.

Требуется только дополнительный оптоволоконный кабель для трубопровода давлением <5-10 атм. или диаметром > 700 мм.
